智能操显无线测温装置
发布时间：2024-11-22 10:23
产品概述

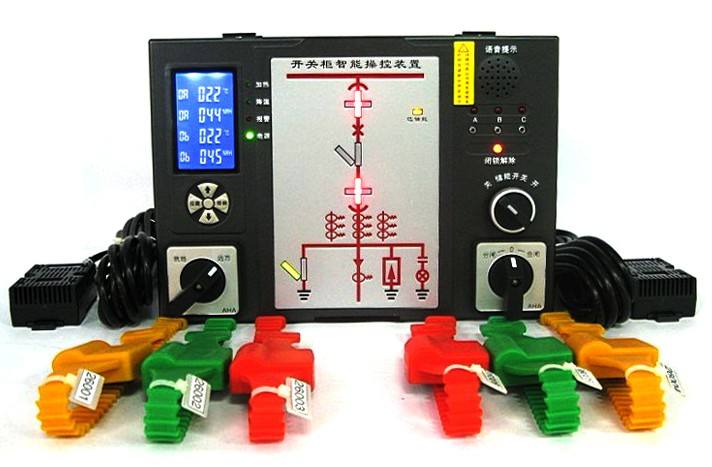

SY-WT开关柜智能操显装置根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
SY-WT开关柜智能操显装置的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温湿度控制器、附载故障监测器等多种控制、指示装置。
主要技术指标
|
使用环境 |
-25℃～65℃，≤95%RH |
|
储存环境 |
-40℃～80℃，≤95%RH |
|
抗电强度 |
外壳与端子之间≥AC2000V |
|
绝缘性能 |
外壳与端子之间≥100MΩ |
主要功能
模拟指示功能
断路器状态指示：断路器分、断路器合
断路器位置指示：工作位置、试验位置
接地闸刀位置指示
弹簧储能指示
高压带电指示功能
LED启辉电压（KV）：≤额定母线电压×0.15
闭锁启控电压（KV）：≤额定母线电压×0.65
操作功能
A.分合闸操作 B.储能操作 C.远方/就地操作
加热除湿控制功能
控制方式：手动、自动。
负载输出继电器触点功率：AC220V/5A（带阻性负载）
负载断线报警：附载发现断线，不能正常工作时，对应故障报警指示灯亮，继电器输出闭合
传感器：有两路传感器（温湿度可自由选择）
模拟指示功能
断路器状态指示：断路器分、断路器合
断路器位置指示：工作位置、试验位置
接地闸刀位置指示
弹簧储能指示
高压带电指示功能
LED启辉电压（KV）：≤额定母线电压×0.15
闭锁启控电压（KV）：≤额定母线电压×0.65
操作功能
A.分合闸操作 B.储能操作 C.远方/就地操作
加热除湿控制功能
控制方式：手动、自动。
负载输出继电器触点功率：AC220V/5A（带阻性负载）
负载断线报警：附载发现断线，不能正常工作时，对应故障报警指示灯亮，继电器输出闭合
传感器：有两路传感器（温湿度可自由选择）
