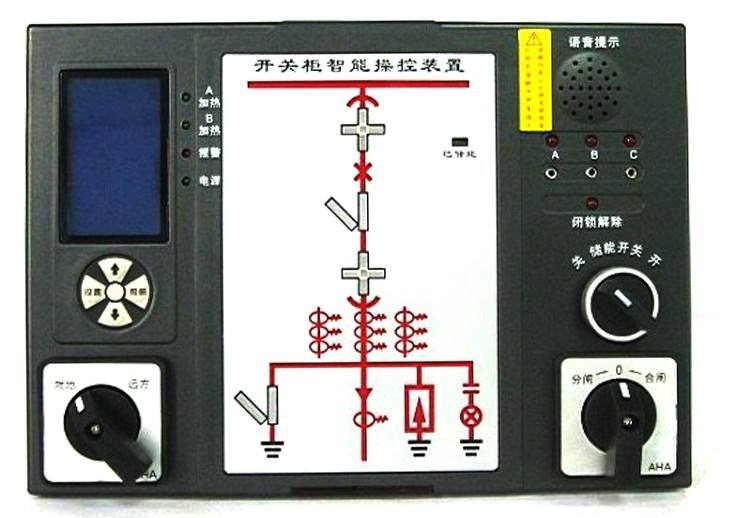

开关柜智能操显装置主要构成由：动态模拟显示图、柜内温湿度控制、高压带电显示及闭锁功能、语音防误提示、分合闸指示、储能指示、远方/就地操作、分/合闸操作、中文界面液晶显示，现场可编程、数字照明开关和自动人体感应，全电力仪表功能，电能脉冲输出。RS-485通讯接口等功能。

       主要功能

       温湿度数字显示控制功能

       可以带1～2路温湿度控制；可显示现场的温湿度值，并且用户可以根据需要自行设置加热/除湿的上下限。湿度设定范围0%RH-99%RH，湿度回差0%RH~20%RH，温度设定范围-40℃~120℃，温度回差0℃~20℃。当环境温度≥50%时，无条件退出加热，蜂鸣器报警，加热器断线时，对应通道的加热器指示灯闪烁，断线报警继电器输出报警信号。
      1、环境湿度测量范围、精度：0~99%RH、±3.0%RH
       2、环境温度测量范围、精度：-40~+120℃、±0.5℃

       动态模拟图

       模拟图面板根据用户的一次接线方式，电压等级设置模拟图，将断点部分用动态方式表示，构成实时动态指示。

       显示内容大致如下：

       A. 分合闸显示
       B. 接地指示
       C. 储能指示
       D. 工作位置指示
       E. 试验位置指示
       F. 手车进出过程中状态指示
       G. 断路器，接地开关的防误闪烁指示

       操作功能

       A.分合闸操作
       B. 储能操作
       C. 远方/就地操作

       电力综合参数测量功能

       可对多种电力参数进行测量，如:三相电流、三相电压、分相有功、合相有功、分相无功、合相总无功、分相功率因数、合相率因数，有功无功电度，四象限无功电度等电力数据。
       分相电流、分相电压精度：±0.2% 有功电能：±0.5% 无功电能：±1.0%

       语音提示功能

       断路器合闸状态，误将手车从试验位置推到工作位置时，语音提示“请分断路器”。
       接地开关合闸状态，误将手车从试验位置推到工作位置时，语音提示“请分接地开关”。
       断路器合闸状态，接地开关合闸状态，误将手车从试验位置推到工作位置时，语音提示“请分断路器，请分接地开关”。

       人体接近语音提示

       当柜体主回路通电时，柜前有人停留时，语音提示“本柜主回路已带电”。

       带电显示

       A.LED启辉电压（KV）：额定相电压×0.15～0.65
       B.闭锁启动电压（KV）：额定相电压×0.65

       注：如用市电试验时，请在输入端串联0.1uF/275V电容或30K/2W电阻。

       人体感应探头

       当有人停留在柜前时，主显示液晶背光点亮，主回路通电时，语音提示，人离开后，自动恢复到之前状态。(选配）

       通讯

       通讯采用隔离RS485半双工通讯；同——485总线可接设备数：64
       波特率：1200 2400 9600 19200可自行设置
       通讯功议：MODBUS

       验电

       配备验电专用笔，把验电笔插入验电插孔，如果该回路带电，验电笔上面的高亮发光LED将闪烁，提示该回路带电。（选配）
